LX-A型數(shù)顯邵氏硬度計概述：

　　數(shù)顯lx-a邵氏橡膠硬度計是測定硫化橡膠和塑料制品硬度的儀器，該儀器有A型、D型、C型三種形式A型適用于低中硬度的測試。采用橡塑并用，塑料中含有發(fā)泡劑制成的鞋用微孔材料硬度的測試。

　　功能特點：

　　LX-A型適用于一般橡膠、合成橡膠、軟橡膠，多元脂、皮革、蠟等，符合標(biāo)準(zhǔn)DIN53505,ASTMD2240,JISR7215

　　使用說明：

　　把式樣放置在堅固的平面上，拿住硬度計，壓針距離試樣邊緣至少12mm平穩(wěn)的把壓足壓在試樣上，使壓針垂直的壓入試樣，直至壓足和試樣完全接觸時1S內(nèi)讀數(shù)。在測點相距至少6mm的不同位置測試硬度值5次，取其平均值（微孔材料測點相距至少15mm）。為穩(wěn)定測試條件，提測試精度，應(yīng)將硬度計裝置在配套生產(chǎn)的同型號測定架上測定。

　　技術(shù)參數(shù)：

　　測量范圍：0-100HA HD
　　準(zhǔn)確度：＜1%H
　　分辨率：0.1H
　　自動關(guān)機
　　帶有RS232C接口
　　使用環(huán)境：溫度：0-40℃濕度：10-90%RH
　　電源：4節(jié)7號電池
　　外形尺寸：162x65x28mm

　　-------------------------------------------------------------------------------------------------
　　延伸閱讀：

　　LX-A數(shù)顯橡膠硬度計的校準(zhǔn)

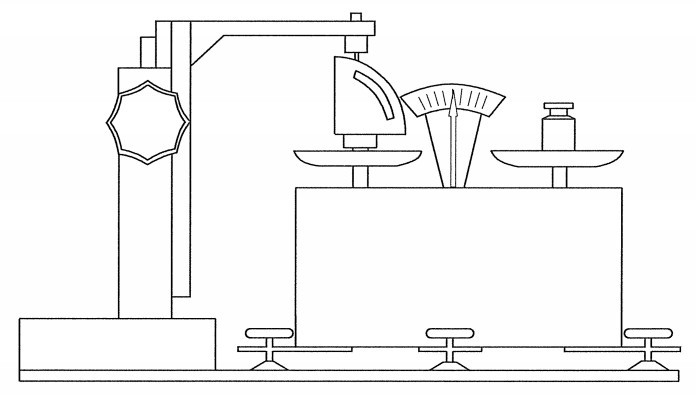

　　用天平對LX-A數(shù)顯橡膠硬度計作用力進行校準(zhǔn)。垂直固定硬度計，壓針對準(zhǔn)天平的一個架盤，并在架盤中間放置一個小墊，以免壓足和架盤接觸，如圖所示。小墊上有一個小圓柱體，約2.5mm，直徑約1.25mm。

　　對于校準(zhǔn)A型邵氏硬度計，圓柱體的上端中間稍稍凹下，能容納壓針擱在上面;對于校準(zhǔn) D 型硬度計，圓柱體上端中間要有一個直徑約0.5mm小孔，使壓針能進人小孔里面，小孔有足夠的深度，使壓針頂端的球面不和小孔底面接觸。
　　小墊的重量在天平的另一個架盤用砝碼平衡，然后在架盤上繼續(xù)放置砝碼，使壓針受到垂直向上的作用力，改變破碼的質(zhì)量，在壓針上的作用力相應(yīng)地產(chǎn)生變化，LX-A數(shù)顯橡膠硬度計得到不同的示值。作用力和示值的關(guān)系式給出，A 型硬度計作用力計算結(jié)果允許偏差為±80mN， D型硬度計為±440mN。也可以用相應(yīng)準(zhǔn)確度的電子天平或其他專用于邵氏硬度計的測力儀器進行校準(zhǔn)。用于校準(zhǔn)邵氏A型硬度計的天平或其他測力儀器，示值誤差不超出±8.0mN，用于校準(zhǔn)D型硬度計，示值誤差不超出±44.0mN。

　　使用須知：

　　使用前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)顯示為零，（如不顯示為零，使用清零鍵ZERO清零）。將硬度計壓在玻璃板時，應(yīng)顯示100度（壓針端面與壓腳底面嚴密接觸與玻璃板上）。如不指示0和100度時，可以輕微按動壓針幾次，如仍不顯示0和100度時，則不能使用。如在定荷架上使用時，可以按動手柄，使硬度計在砝碼重力作用下，硬度計壓足和測試臺完全接觸，此時數(shù)值顯示應(yīng)100±1度，可以使用試驗臺下兩個調(diào)節(jié)手輪微調(diào)，如仍調(diào)不到100±1度，同樣不可以使用，做好送廠方調(diào)整為宜。
　　D型硬度計手持壓在玻璃上檢驗零位時貨裝置在定荷測定架上調(diào)整零位時，必須在硬度計壓足下放置堅硬的專用量塊，否則，硬度計壓頭會壓損玻璃板，而且很難準(zhǔn)確示值。

　　橡膠試樣應(yīng)按GB/T631-99的要求制備，塑料試樣應(yīng)按GB2411-80的要求制備，橡膠微孔材料的試樣應(yīng)按GB2489-93的要求制備
　　在可能的情況下橡塑試樣在測定前應(yīng)按照GB0T2941/GB/T2918的規(guī)定在實驗室標(biāo)準(zhǔn)溫度下進行調(diào)節(jié)后再測定。當(dāng)試樣用A型硬度計測量值超過90度時，推薦使用D型硬度計，當(dāng)D型硬度計測量值低于20度時，推薦用A型硬度計。A型硬度計示值低于10度時是不準(zhǔn)確的，測量結(jié)果不能使用。硬度計在使用完畢后，應(yīng)擦凈裝入儀器盒內(nèi)，放置干燥處，防止受潮。
