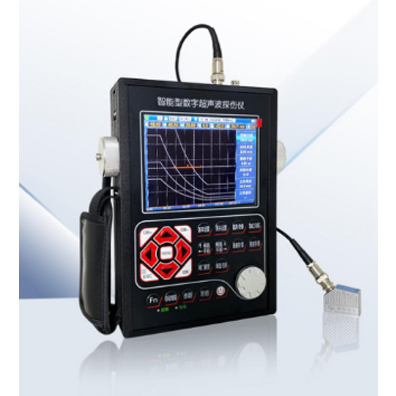

超聲波探傷儀 FY610C
超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程檢測現場。廣泛應用在鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、軍工、船舶制造、汽車制造、機械加工、模具加工、冶金、金屬加工、鋼結構、鐵路交通、核能電力、特檢系統、等院校等行業。具有靈敏度、穿透力強、檢測速度快、成本低、設備簡單輕便和對人體無害等。
功能特色
?外形結構
全鋁金屬體，堅固耐用， 電磁屏蔽性能極佳
360 度旋轉阻尼支架及橡膠護套手感細膩，使用方便
鋼化玻璃面板，硬度極強，耐磨防劃
?顯示界面
全中文顯示，主從式菜單， 向導式操作，并有快捷按鍵和數碼旋輪輔助，操作便捷。 全數字真彩色液晶顯示器，分辨率為 640X480 ，界面和波形的顯示更加細膩和人性化。 操作界面風格 4 種可選擇，液晶亮度可自由設定
?截屏和PDF探傷報告
實時截屏所有頁面和探傷報告，并保存為 BMP 圖片到 U 盤，可設置為彩色或灰度圖片。 將探傷報告導出為 PDF 文件保存到 U 盤，方便存檔和打印，可以根據用戶需求定制 PDF 文件的所有內容，BMP 圖片和 PDF 文件可以在電腦或手機上實時瀏覽
?檢測范圍
零界面入射：0~15000mm（鋼中、縱波），可連續調節
?發射脈沖
脈沖幅度： 100V 、200V 、250V 、300V 、350V 、400V 、450V 、500V 分級選擇，適用探頭范圍廣
脈沖寬度： 在（0.0.0.510)μs 范圍內連續調節，以匹配不同頻率的探頭
探頭阻尼：50Ω、150Ω 、250Ω、500Ω可選，滿足靈敏度及分辨率的不同工作要求
工作方式； 單晶直探頭、單晶斜探頭、雙晶直探頭、雙晶斜探頭、穿透探傷
?放大接收
硬件實時采樣： 分辨率 16 位 AD 采樣，采樣速度 320MHz，波形度保真
檢波方式： 正半波、負半波、全波、射頻檢波
濾波頻帶（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置。
閘門讀數： 單閘門和雙閘門讀數方式可選； 閘門內峰值讀數
增益： 總增益量 110dB，設 0、0.1dB、1dB、2dB、6dB 步進值，獨特的全自動增益調節及掃 查增益功能，使探傷既快捷又準確。
?閘門報警
A 閘門和 B 閘門具有同樣功效， 門位、 門寬、 門任意可調；可選擇設置進波報警或失波報 警；并伴有 LED 發光顯示
?數據存儲
儀器內置海量存儲器，數據和文件不會因儀器斷電丟失。支持 500 組探傷參數通道和 1000 組探傷報告，可預先調校好各類探頭和儀器的組合參數， 自由設置各行業探傷標準。可以通 過 USB 接口或 U 盤導出探傷通道和探傷報告，也可通過 U 盤無限量存儲探傷信息
?錄像功能
儀器支持將探傷的過程記錄下來存成錄像文件，可以通過儀器或專用軟件進行回放。本機最 大支持 10 個錄像文件，每個錄像文件最長 5 分鐘。通過 U 盤錄像則不限錄像數量和時長。 將探傷的過程錄像并回放，為學習探傷提供了很大方便，也便于保存探傷過程日后分析?；胤胖С謺和＃爝M，快退，停止功能
?探傷功能
探傷標準： 內置各行業常用探傷標準，直接調用，方便、快捷
自動校準：探頭零點和探頭角度（K 值） 自動校準功能；聲速自動測量功能 波峰記憶： 實時檢索缺陷最波，記錄缺陷最大值
缺陷定位： 實時顯示缺陷水平、深度（垂直） 、聲程位置
缺陷定量：缺陷當量 dB 值或當量尺寸實時顯示
缺陷定性： 通過回波包絡波形，方便人工經驗判斷
曲面修正： 用于曲面工件探傷，可實時顯示缺陷周向位置
DAC/AVG： 曲線自動生成，取樣點不受限制，并可進行補償與修正。 曲線隨增益自動浮動、
隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的 AVG 曲線
AWS D1.1: 美國焊接學會標準，為各類 AWS 焊縫檢測應用提供一個動態反射體“缺定級 ”?？杀苊馐止び嬎?，提檢測效率。
裂紋測： 利用端點衍射波自動測量、計算裂紋度
門內展寬：放大回波細節，便于回波分析
連續記錄： 實時記錄波形，存儲、 回放
波形凍結： 凍結屏幕上顯示的波形，便于缺陷分析
回波編碼： 以不同顏色顯示 1~9 次回波顯示區，便于判斷缺陷位置
峰值標記： 實時捕捉峰值并標記峰值
B 型掃描： 實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀
?實時時鐘
實時探傷日期、 時間的跟蹤記錄，并記錄存儲
?通訊接口
USB2.0 速通訊傳輸接口，支持 U 盤模式和數據連結模式，方便快捷的將數據備份到 PC 機， 也可以使用專用軟件通過 USB 進行數據的上傳和下載
?電池模塊
容量鋰電池模塊，連續工作時間達到 12 小時以上
顯示波形
可以設定閘門內波形顏色，波形填充和峰值標記
?重復發射頻率
本機最大重復發射頻率可設為 2000Hz， 也可根據用戶需求升級到更 ，原則上可以依據探測范圍，聲速和發射寬度做到上限
?升級程序
只需兩步就可以完成升級功能，用戶可自行升級程序到版本，升級不會導致機器黑屏和損壞
技術參數
?檢測范圍 ：(0~15000)mm
?工作頻率 ：(0.2~20)MHz
?聲速范圍 ：(100~20000)m/s
?重復頻率 ：(20~2000)Hz
?動態范圍 ：≥36dB
?垂直線性誤差：≤1.5%
?水平線性誤差 ：≤0.1%
?分辨力 ：>42dB(5P14)
?靈敏度余量：>65dB（深 200mmФ2 平底孔）
?數字抑制 ：(0~80)%，不影響線性與增益
?電噪聲電平：≤10%
?探頭類型 ：直探頭、斜探頭 、雙晶探頭、穿透探頭
?閘 門：進波門、失波門 ；單閘門讀數、雙閘門讀數 ，峰值觸發，邊沿觸發
?報警 ：蜂鳴報警，LED 燈報警
?電源 ：直流（DC）9V； 鋰電池連續工作 12 小時以上
?外型尺寸 ：263×170×61(mm)
?主機重量 ：1.92kg
?環境溫度 ：(-10~50)℃
?相對濕度 ：(20~95)%RH
?注： 以上指標是在探頭頻率為 2.5MHz、檢波方式為全波的情況下所測得
