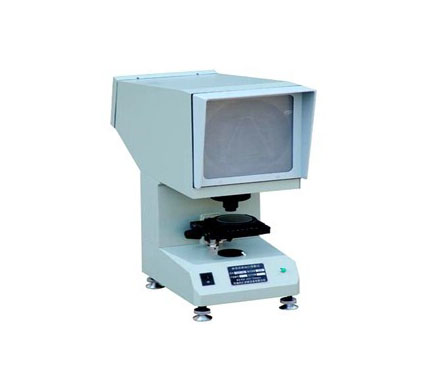

CST-50型沖擊試樣缺口投影儀概述：

　　CST-50型沖擊試樣缺口投影儀是我公司根據目前國內廣大用戶的實際需求和GB/T229-94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發(fā)的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，CST-50型沖擊試樣缺口投影儀是利用光學投影方法將被測的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的沖擊試樣缺口加工是否合格。

　　功能特點：

　　1、操作簡便

　　2、檢查對比直觀

　　3、效率

　　規(guī)格技術參數：

　　1、投影屏直徑：180

　　2、工作臺尺寸：方工作臺：110×125

　　圓工作臺：∮90

　　工作臺玻璃直徑：∮70

　　3、工作臺行程：縱向：10mm　　橫向:10mm　　 升降:12mm

　　工作臺轉動范圍：0～360

　　4、儀器放大倍率：50×；物鏡放大倍率：2.5×投影物鏡放大倍率

　　20×；光源（鹵鎢燈）；12V/100W

　　5、電源：220V/50Hz；重量:約18kg

　　6、外型尺寸：515×224×603mm（長×寬×）
