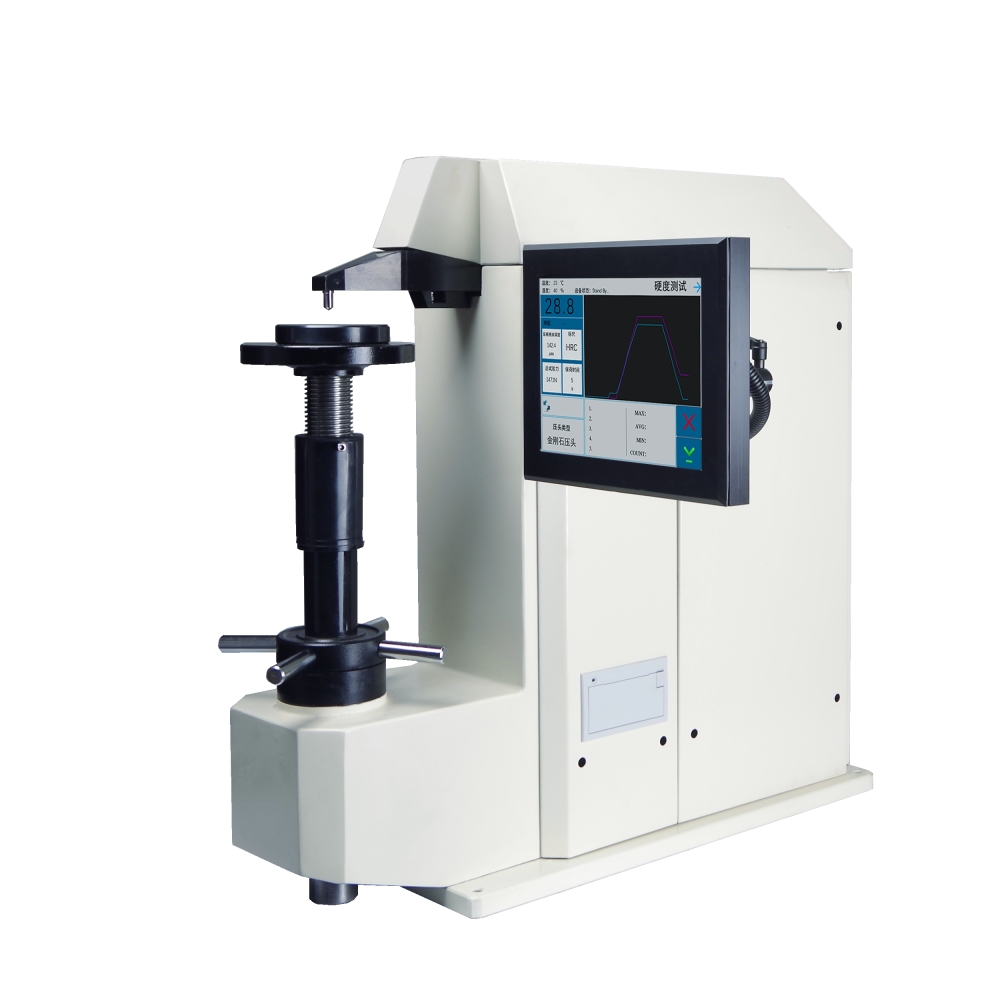

洛氏硬度計

一、洛氏硬度的測量原理

洛氏硬度測量法是常用的硬度試驗方法之一。滄州歐譜它是用壓頭(金剛石圓錐或淬火鋼球)在載荷(包括預載荷和主載荷)作用下，壓入材料的塑性變形濃度來表示的。通常壓入材料的深度越大，材料越軟;壓入的濃度越小，材料越硬。

0-0：未加載荷，壓頭未接觸試件時的位置。

1-1：壓頭在預載荷P0(98.1N)作用下壓入試件深度為h0時的位置。h0包括預載所相起的彈形變形和塑性變形。

2-2：加主載荷P1后，壓頭在總載荷P=P0+P1的作用下壓入試件的位置。

3-3：去除主載荷P1后但仍保留預載荷P0時壓頭的位置，壓頭壓入試樣的深度為h1。由于P1所產生的彈性變形被消除，所以壓頭位置提了h，此時壓頭受主載荷作用實際壓入的濃度為h=h1-h0。實際代表主載P1造成的塑性變形深度。

h值越大，說明試件越軟，h值越小，說明試件越硬。為了適應人們習慣上數值越大硬度越的概念，人為規定，用一常數K減去壓痕深度h的數值來表示硬度的低。并規定0.002mm為一個洛氏硬度單位，用符號HR表示，則洛氏硬度值為：

此值為無量綱數。測量時可直接在表盤上讀出。表盤上有紅、黑兩種刻度，紅色的30和黑色的0相重合。

使用金剛石圓錐壓頭時，常數K為0.2mm，硬度值由黑色表盤表示，此時使用鋼球(Φ=1.588mm)壓頭時，常數K為0.26mm，硬度值由紅色表盤表示，此時洛氏硬度計的壓頭共有5種，其中常用的有兩種：一種是頂角為120°的金剛石圓錐壓頭，用來測試硬度的材料;另一種是直徑為的淬火鋼球，用來測軟材料的硬度。對于特別軟的材料，有時還使用直徑為的鋼球作壓頭，不過這幾種比較少用。為了擴大洛氏硬度的測量范圍，可用不同的壓頭和不同的總載荷配成不同標度的洛氏硬度。

洛氏硬度共有15種標度供選擇，它們分別為：HRA，HRB，HRC，HRD，HRE，HRF，HRG，HRH，HRK，HRL，HRM，HRP，HRR，HRS，HRV。

二、洛氏硬度計的構造

洛氏硬度計種類很多，構造各不相同，但構造原理及主要部件都相同。

主要的部件有：壓頭、載荷法碼、主杠桿、測量杠桿、讀數百分表、裝壓腦處 、表盤、緩沖裝置、載物臺、升降絲杠、載物臺、升降絲杠手輪、加載手輪、卸載手輪。
