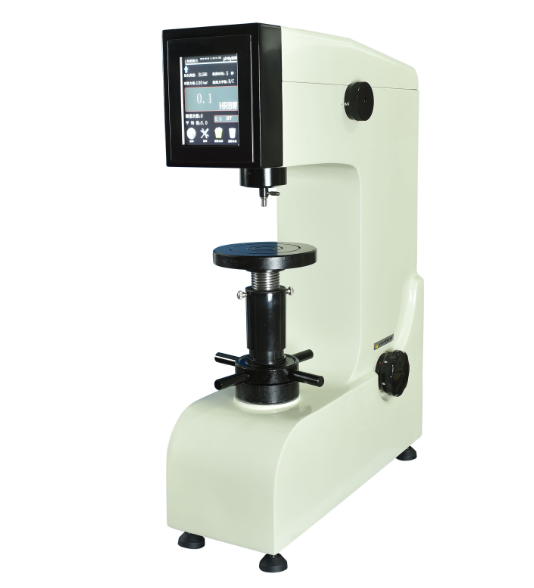

1.洛氏硬度 是以壓痕塑性變形深度來確定硬度值指標(biāo)。以0.002毫米作為一個硬度單位。當(dāng)hb>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗材料硬度的不同，分三種不同的標(biāo)度來表示： hra：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極的材料(如硬質(zhì)合金等)。 hrb：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。 hrc：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很的材料(如淬火鋼等)。

2.布氏硬度 布氏硬度(hb)一般用于材料較軟的時候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度(hrc)一般用于硬度較的材料，如熱處理后的硬度等等。 布氏硬度(hb)是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質(zhì)合金球壓入被測金屬表面，保持規(guī)定時間，然后卸荷，測量被測表面壓痕直徑。布氏硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷將一定大小的淬硬鋼球壓入材料表面，保持一段時間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(hb)，單位為公斤力/mm2 (n/mm2)。 測試載荷與測試鋼球的直徑需根據(jù)材料的實際性能再確定。

3.維氏硬度 維氏硬度試驗方法是英國史密斯(r.l.smith)和塞德蘭德(c.e.sandland)于1925年提出的。英國的維克斯—阿姆斯特朗(vickers-armstrong)公司試制了臺以此方法進(jìn)行試驗的硬度計。和布氏、洛氏硬度試驗相比，維氏硬度試驗測量范圍較寬，從較軟材料到超硬材料，幾乎涵蓋各種材料。

 4.里氏硬度 里氏硬度是以hl表示，里氏硬度測試技術(shù)是由瑞士狄爾馬，里伯博士發(fā)明的，它是用一定質(zhì)量的裝有碳化鎢球頭的沖擊體，在一定力的作用下沖擊試件表面，然后反彈。由于材料硬度不同，撞擊后的反彈速度也不同。在沖擊裝置上安裝有永磁材料，當(dāng)沖擊體上下運(yùn)動時，其外圍線圈便感應(yīng)出與速度成正比的電磁信號，再通過電子線路轉(zhuǎn)換成里氏硬度值。

 5.肖氏硬度 簡稱hs。表示材料硬度的一種標(biāo)準(zhǔn)。由英國人肖爾(albert f.shore)首先提出。 應(yīng)用彈性回跳法將撞銷從一定度落到所試材料的表面上而發(fā)生回跳。撞銷是一只具有尖端的小錐，尖端上常鑲有金剛鉆。測試數(shù)值為1000x撞銷返回速度/撞銷初始速度(即為碰撞前后的速度比乘以1000)

6.巴氏硬度 巴柯爾(barcol)硬度(簡稱巴氏硬度), 最早由美國 barber-colman公司提出，是近代國際上廣泛采用的一種硬度門類， 一定形狀的硬鋼壓針，在標(biāo)準(zhǔn)彈簧試驗力作用下，壓入試樣表面，用壓針的壓入深度確定材料硬度，定義每壓入0.0076mm為一個巴氏硬度單位。巴氏硬度單位表示為hba。

 7.努氏硬度 努氏硬度是作為數(shù)值而測得的硬度，主要在加工方面使用該數(shù)值。一般來說，金剛石的努氏硬度為7000~8000千克/平方毫米

8.韋氏硬度 一定形狀的硬鋼壓針，在標(biāo)準(zhǔn)彈簧試驗力作用下壓入試樣表面，用壓針的壓入深度確定材料硬度，定義0.01mm的壓入深度為一個韋氏硬度單位。韋氏硬度單位表示為hw。
